產品特點：
1、開縫型。 2、止付螺絲固定式。 3、撓性聯(lián)軸器。 |

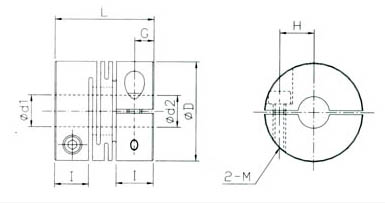

| 型號 | D mm |
I mm |
L mm |
G mm |
H mm |
M mm |
d1*d2 標準孔徑 公差（H8） |
Mass** 質量（g） | |
| Min | Max | ||||||||
| DWS-16C | 16 | 6.8 | 18 | 3.4 | 5 | M2.5 | 5 | 6 | 8 |
| DWS-20C | 20 | 7.65 | 20 | 3.8 | 6.5 | M3 | 5 | 8 | 13 |
| DWS-25C | 25 | 9.6 | 25 | 4.8 | 9 | M3 | 6 | 10 | 25 |
| DWS-32C | 32 | 12.6 | 32 | 6.3 | 11 | M4 | 6 | 14 | 53 |
| 型號 | 一般扭力 N.m |
******扭力 N.m |
最高回轉數(shù) min¹ |
慣性 kg.m² |
剛性靜扭力值 N.m/rad |
容許偏角 (°) |
容許軸向位差 mm |
| DWS-16C | 0.3 | 0.6 | 9500 | 2.9*10(-7) | 110 | 1 | ±0.2 |
| DWS-20C | 0.5 | 1 | 7600 | 7.5*10(-7) | 130 | 1 | ±0.2 |
| DWS-25C | 1 | 2 | 6100 | 2.3*10(-6) | 350 | 1 | ±0.2 |
| DWS-32C | 2 | 4 | 4800 | 8.1*10(-6) | 650 | 1 | ±0.2 |
