XU-B系列吸油口線隙式濾油器
型號：U-B16瀏覽次數：638次
分享產品為保護濾油器正常工作，必須使油面高于濾油器，并保護底面至油箱底面之最小距離不小于30毫米。濾油器的容量應與油泵之輸油量相適應，濾油器在使用過程中必須定期清洗。
|
注意事項：
為保護濾油器正常工作，必須使油面高于濾油器，并保護底面至油箱底面之最小距離不小于30毫米。濾油器的容量應與油泵之輸油量相適應，濾油器在使用過程中必須定期清洗。 |
| 2 | XU | BH | B | □ | □ |
| 筒數 | 代號 | 介質 | 公稱壓力 | 流量（L/min） | 過濾精度 |
| 無:單筒 2：雙筒 3：參筒 |
BH:水－乙二醇 省略：一般液壓油 |
2.5Mpa |

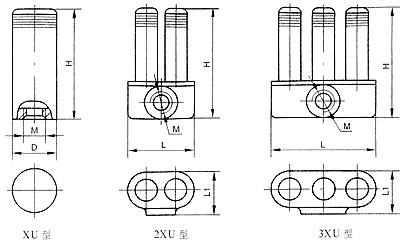

| 型號 | 技術參數 | 外形尺寸mm | 通徑 mm | |||||||
| 流量 L/min |
壓力 Mpa |
過濾精度 μm |
壓力損失 Mpa |
H | M | D | L | L2 | ||
| XU-B16×10 | 16 | 2.5 | 100 | 0.05-1.05 | 100 | M22×1.5 | ø42.5 | - | - | 15 |
| XU-B32×100 | 32 | 2.5 | 100 | 0.05-1.05 | 110 | M33×2 | ø74 | - | - | 20 |
| XU-B50×100 | 50 | 2.5 | 100 | 0.05-1.05 | 170 | M33×2 | ø74 | - | - | 22 |
| XU-B80×100 | 80 | 2.5 | 100 | 0.05-1.05 | 230 | M42×2 | ø86 | - | - | 25 |
| XU-B100×100 | 100 | 2.5 | 100 | 0.05-1.05 | 270 | M42X2 | ø113 | - | - | 32 |
| XU-B160×100 | 160 | 2.5 | 100 | 0.05-1.05 | 330 | M42×2 | ø113 | - | - | 32 |
| XU-B200×100 | 200 | 2.5 | 100 | 0.05-1.05 | 370 | M48×2 | ø126 | - | - | 40 |
| 2XU-B32×100 | 32 | 2.5 | 100 | 0.05-1.05 | 163 | M33×2 | - | 96 | 66 | 20 |
| 2XU-B160×100 | 160 | 2.5 | 100 | 0.05-1.05 | 322 | M60×2 | - | 185 | 112 | 50 |
| 2XU-B400×100 | 400 | 2.5 | 100 | 0.05-1.05 | 480 | M72×2 | - | 266 | 145 | 65 |
| 3XU-B48×100 | 48 | 2.5 | 100 | 0.05-1.05 | 163 | M33×2 | - | 146 | 66 | 25 |
| 3XU-B240×100 | 240 | 2.5 | 100 | 0.05-1.05 | 322 | M60×2 | - | 280 | 112 | 50 |
| 3XU-B600×100 | 600 | 2.5 | 100 | 0.05-1.05 | 500 | M90×2 | - | 400 | 145 | 80 |
