      BCY14-1B型軸向柱塞泵中一種新的變量型式，是靠外控油壓來控制變量機構，并利用輸入比例電磁鐵的電流大小來改變泵的流量，輸入電流與泵的流量成比例關系。該泵控制靈活、動作靈敏、重復精度高、穩定性好，能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制，適用于工業自動化的要求。

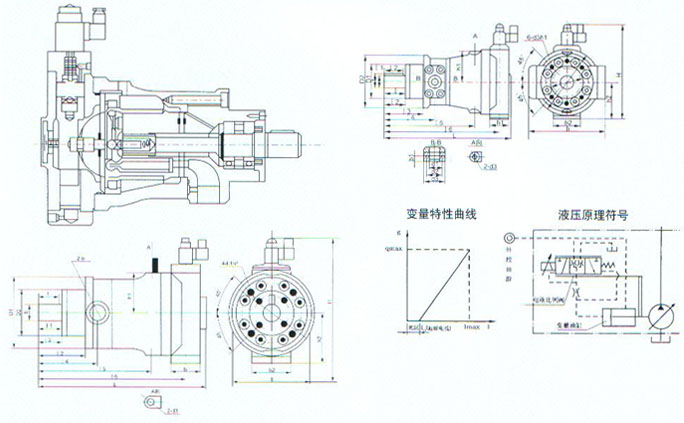

　　 電液比例控制變量泵的工作原理如右圖所示，當比例電磁鐵1輸入電流為零時，先導閥芯3在反饋彈簧6的作用下被推到上端，此時外控油進入變量活塞7的上下兩腔，由于上腔面積A 大于下腔面積A，變量活塞被推向最下位置，變量頭8的偏角為零，泵的排量也為零。當輸入電流增大時，先導閥芯3在電磁力的推動下向下移動，從而使先導閥的上閥口打開，變量活塞7上腔通過控制邊與回油腔接通，上腔壓力降低，變量活塞向上移動，變量頭偏角增大，泵的排量也隨之增加，同時變量活塞的移動又通過壓縮反饋彈簧作用在先導閥芯上，將先導閥芯推到平衡位置，變量活塞即維持在某一確定的平衡位置上，泵的排量也維持在某一定值。反之，當輸入電流減小時，先導閥芯在反饋彈簧的作用下向上移動，使通向回油腔的閥口減小，進入上腔的閥口增大，由此上腔壓力Pc 增大，變量活塞向下移動，直至電磁力等于反饋彈簧力時，先導閥芯又回到平衡位置，使Pc ·A = Pc ·A,變量活塞又在一個新的位置上平衡。
當輸入電流不變時，若由于負載或其它原因引起變量活塞上移或下降時，則變量活塞的該位移變化量，通過反饋彈簧作用在先導閥芯上，改變先導閥的開口，使變量活塞的上腔壓力升或降低，以抵抗負載力的變化，最終使變量活塞回到與輸入電流相對應的位置上，即保持排量不變。
　　 由此可見，該比例變量泵可在輸入電流的作用下，對排量實現比例控制而不受負載的干擾。
　　 BCY14-1B變量泵的主要性能指標為：滯環H1<5%，重復精度HR<3%,非線性度HLI<5%,分辨率HΔ1<2%,頻響f-3dB≥1.5MHz(160、250BCY泵)，f-3dB≥3MHz(25、63BCY泵)。
