產品詳情

型號說明：

NXQ	-	-25	L	/F	-*
系列號碼	規格	容量	壓力	安裝型式	用途
囊式蓄能器	A：小口 Ab：大口	參照規格表	參照規格表	L：螺紋式 F：法蘭式	A：液壓油 RA：乳化液

概述：

NXQ系列膠囊式蓄能器是液壓系統中重要的不可缺少的液壓輔件，有儲蓄能量、穩定壓力、消除脈動、吸收沖擊、補償容量和補償泄漏等作用。

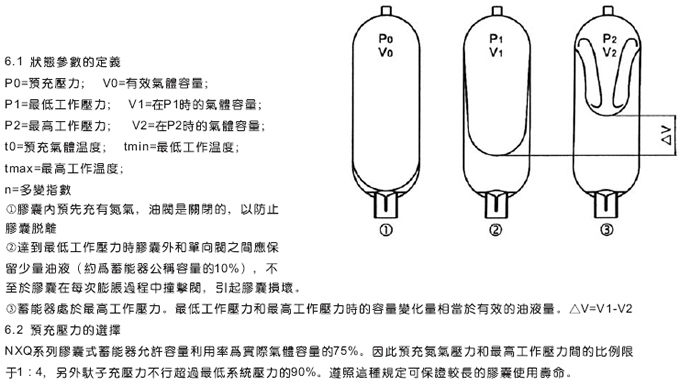

工作原理：

1、油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體的可壓縮性來蓄積液體的原理而工作的。
2、膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊構成，位于膠囊周圍的油液與液壓回路相通。因此，當毅力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路

技術參數：

公稱壓力：10、20、31.5MPa
使用介質：礦物油、水-乙二醇、乳化液
介質溫度：-10℃～+70℃

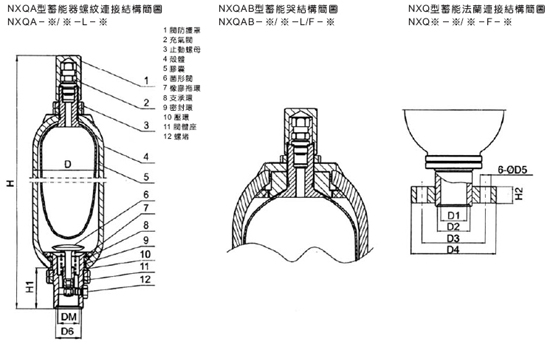

規格表：

型號	公積壓力	公積流量	聯接方式		尺寸表mm										重量Kg
			L	F	尺寸表mm
			H		DM	D1	D2	D3	D4	D5	D6	H1	H2	D
NXQ-0.25/-L/F-	10 20 31.5	0.25	260	370	M22*1.5							30		56	2
NXQ-0.4/-L/F-		0.4	250	435	M27*7							52		89	3
NXQ-0.63/-L/F-		0.63	320	545	M27*7							52		89	3.5
NXQ-01/-L/F-		1	315	715	M27*7							52		114	5.5
NXQ-1.6/-L/F-		1.6	355	685	M42*2	42	50	97	130	17	50	66	25	152	12.5
NXQ-2.5/-L/F-		2.5	420	895	M42*2	42	50	97	130	17	50	66	25	152	15
NXQ-4/-L/F-		4	530	1195	M42*2	42	50	97	130	17	50	66	25	152	18.5
NXQ-6.3/-L/F-		6.3	700	1715	M42*2	42	50	97	130	17	50	66	25	152	25.5
NXQ-10/-L/F-		10	660	715	M60*2	55	695	125	160	21	70	85	32	219	48
NXQ-16/-L/F-		16	870	805	M60*2	55	695	125	160	21	70	85	32	219	63
NXQ-25/-L/F-		25	1170	1110	M60*2	55	695	125	160	21	70	85	32	219	84
NXQ-40/-L/F-		40	1690	1530	M60*2	55	695	125	160	21	70	85	32	219	119
NXQ-20/-L/F-		20	690	1840	M72*2	70	80	150	200	26	80	105	40	299	92
NXQ-25/-L/F-		25	780	2250	M72*2	70	80	150	200	26	80	105	40	299	105
NXQ-40/-L/F-		40	1080		M72*2	70	80	150	200	26	80	105	40	299	136
NXQ-63/-L/F-		63	1500		M72*2	70	80	150	200	26	80	105	40	299	191
NXQ-80/-L/F-		80	1810		M72*2	70	80	150	200	26	80	105	40	299	241
NXQ-100/-L/F-		100	2220		M72*2	70	80	150	200	26	80	105	40	299	290
